| 适用流体： | 气体 |
|---|---|
| 常用使用圧力： | 0.98MPa（10kgf/㎠）以下 |
| 使用环境温度： | -20〜80℃（-4〜176°F） |
| 流体温度： | 0〜50℃（32〜122°F） |
| 外包装： | 插座5pcs/盒 插头10pcs/盒 |

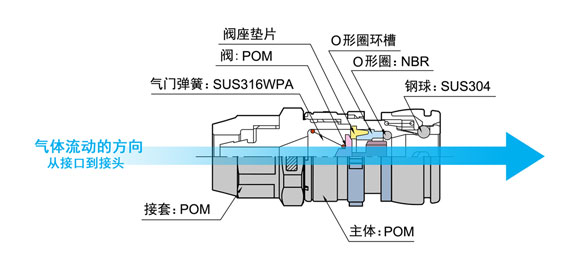

用于普通气体管道的自锁式塑料快速接头
气体管道中的塑料接头最大的优势就在于不生锈、重量轻、操作便捷。
而且它在作业时即便碰触到其他物体，也不会对物体造成损伤。
通常用于工厂内(例如:汽车生产线等)的空气管道中。

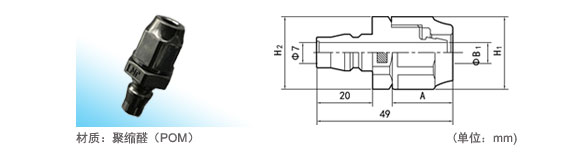

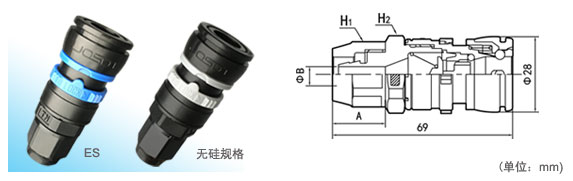

型号 | 安装软管尺寸 (内径×外径Φmm) | 重量(g) | A | B | H1(六角) | H2(六角) |
|---|---|---|---|---|---|---|
TN-4N | 4×6 | 28 | 22 | 4 | 19 | 22 |
TN-5N | 5×8 | 28 | 22 | 4 | 19 | 22 |
TN-6.5N | 6.5×10 | 28 | 22 | 5.5 | 19 | 22 |
TN-8N | 8×12 | 30 | 22 | 7 | 22 | 24 |
TN-9N | 9×15 | 32 | 22 | 7 | 24 | 26 |
型号 | 安装软管尺寸 (内外径Φmm) | 重量(g) | A | B | H1(六角) | H2(六角) |
|---|---|---|---|---|---|---|
| JN-4N | 4×6 | 12 | 22 | 4 | 19 | 22 |
| JN-5N | 5×8 | 12 | 22 | 4 | 19 | 22 |
| JN-6.5N | 6.5×10 | 12 | 22 | 5.5 | 19 | 22 |
| JN-8N | 8×12 | 14 | 22 | 7 | 22 | 22 |
| JN-9N | 9×15 | 16 | 22 | 7 | 24 | 24 |

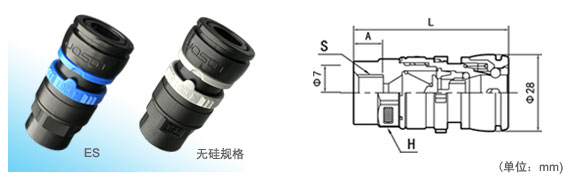

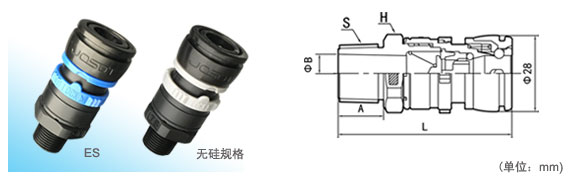

型号 | 安装另一端 内螺纹规格 | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
TS-1N | Rc(PT)1/8 | 23 | 9.5 | 4 | R(PT)1/8 | 56.5 | 26 |
TS-2N | Rc(PT)1/4 | 24 | 14.5 | 7.3 | R(PT)1/4 | 61.5 | 26 |
TS-3N | Rc(PT)3/8 | 25 | 14.5 | 8 | R(PT)3/8 | 61.5 | 26 |
TS-4N | Rc(PT)1/2 | 26 | 14.5 | 14 | R(PT)1/2 | 61.5 | 26 |

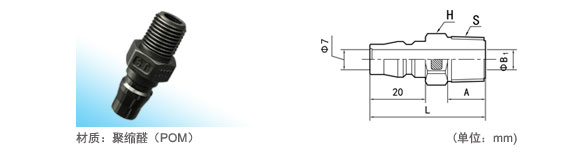

型号 | 安装另一端 内螺纹规格 | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
JS-01 | Rc(PT)1/8 | 4 | 9.5 | 4 | R(PT)1/8 | 38 | 17 |
JS-02 | Rc(PT)1/4 | 5 | 14 | 6 | R(PT)1/4 | 42 | 17 |
JS-03 | Rc(PT)3/8 | 6 | 14 | 7.2 | R(PT)3/8 | 42 | 17 |
JS-04 | Rc(PT)1/2 | 9 | 16.5 | 14 | R(PT)1/2 | 43.5 | 22 |
型号 | 安装另一端 外螺纹尺寸 | 重量(g) | A | S | L | H(六角) |
|---|---|---|---|---|---|---|
TSF-1N | R（PT）1/8 | 24 | 10 | Rc（PT）1/8 | 55.3 | 22 |
TSF-2N | R（PT）1/4 | 24 | 10 | Rc（PT）1/4 | 55.3 | 22 |

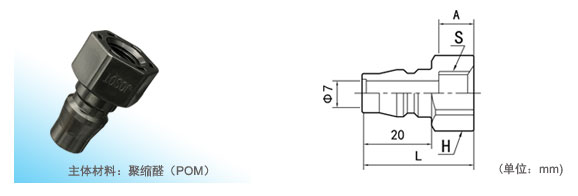

型号 | 安装另一端 外螺纹尺寸 | 重量(g) | A | S | L | H(六角) |
|---|---|---|---|---|---|---|
JF-01 | R（PT）1/8 | 5 | 10 | Rc（PT）1/8 | 32 | 19 |
JF-02 | R（PT）1/4 | 5 | 10 | Rc（PT）1/4 | 32 | 19 |

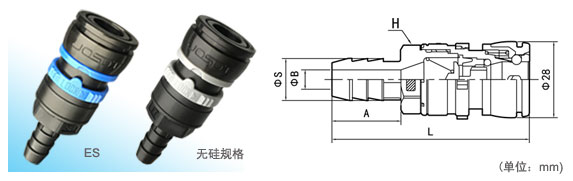

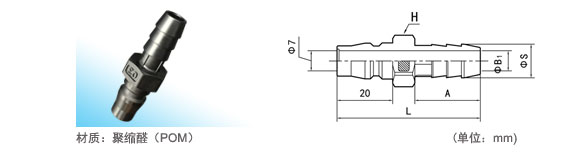

型号 | 安装另一端 软管尺寸 (内径Φmm) | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
TT-2N | 7 （1/4"） | 22 | 25 | 5 | 9 | 72 | 22 |
TT-3N | 10（3/8"） | 23 | 24 | 7 | 11.5 | 71 | 22 |
TT-4N | 13 （1/2"） | 24 | 24 | 7 | 15 | 71 | 22 |
型号 | 安装另一端 软管尺寸 (内径Φmm) | 重量(g) | A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|
JT-02 | 7 （1/4"） | 5 | 25 | 5 | 9 | 53 | 17 |
JT-03 | 10（3/8"） | 6 | 24 | 7 | 11.5 | 52 | 17 |
JT-04 | 13 （1/2"） | 7 | 24 | 7 | 15 | 52 | 22 |

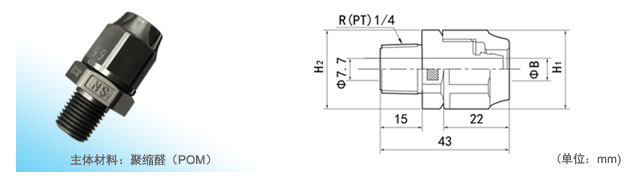

型号 | 安装另一端软管 尺寸(内径×外径 Φmm) | 重量(g) | B | H1 | H2 |
|---|---|---|---|---|---|
SN-4N | 4×6 | 12 | 4 | 19 | 22 |
SN-5N | 5×8 | 12 | 4 | 19 | 22 |
SN-6.5N | 6.5×10 | 12 | 5.5 | 19 | 22 |
SN-8N | 8×12 | 14 | 7 | 22 | 22 |
SN-9N | 9×15 | 16 | 7 | 24 | 24 |

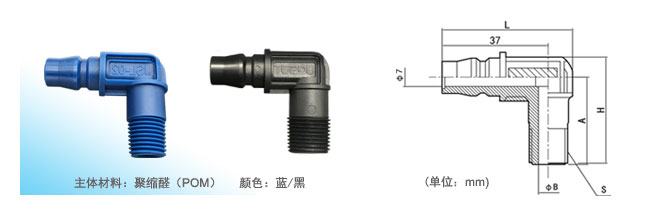

型号 | 安装另一端 外螺纹尺寸 | 重量(g) | A | B | L | H | S |
|---|---|---|---|---|---|---|---|
JSL-01 | Rc（PT）1/8 | 6 | 29 | 5.4 | 45 | 37 | R（PT）1/8 |
JSL-02 | Rc（PT）1/4 | 7 | 30 | 7.4 | 45 | 37 | R（PT）1/4 |
JSL-03 | Rc（PT）3/8 | 8 | 31 | 10 | 45 | 37 | R（PT）3/8 |
JSL-04 | Rc（PT）1/2 | 10 | 33 | 12 | 45.5 | 40 | R（PT）1/2 |
型号 | 安装另一端 外螺纹尺寸 | 重量(g) | A | B | L | H | S |
|---|---|---|---|---|---|---|---|
JSL-01 | Rc（PT）1/8 | 6 | 29 | 5.4 | 45 | 37 | R（PT）1/8 |
JSL-02 | Rc（PT）1/4 | 7 | 30 | 7.4 | 45 | 37 | R（PT）1/4 |
JSL-03 | Rc（PT）3/8 | 8 | 31 | 10 | 45 | 37 | R（PT）3/8 |
JSL-04 | Rc（PT）1/2 | 10 | 33 | 12 | 45.5 | 40 | R（PT）1/2 |
※ R螺纹是:牙型角55°圆锥管螺纹，螺纹具有1：16 的锥度。外螺纹代号为R,内螺纹代号为Rc .
※ 也有无阀(没有阀门)规格。
※ 由于无硅、含氟橡胶、无阀规格产品的交货期时间较长，如有需要请事先进行询问确认产品情况。
