用于一般空气管道的单触式ES系列接头

Jopla ES系列

使用轻质塑料接头的标准一触式连接轻松工作！
采用具有优异抗冲击性的材料，安全放心
安全锁机构标准设备。
一键式连接方便易于安装和拆卸。
采用具有优异抗冲击性的工程塑料。
轻质由塑料制成。

规范

空气管道中塑料接头的最大优点是重量轻，易于操作。
此外，即使您在工作期间触摸其他物品，也很难划伤其他物体。
它被用作工厂中的空气管道（例如汽车生产线等）。
适应性流体空气
商业服务压力0.98 MPa（10 kgf /㎠）或更低
运行环境温度-20至80°C（-4至176°F华氏度）
工作温度范围0至50℃（32至122℉）
包装形式插座5个/箱
插10个/箱


  •


  •


  •


*点击跳转到相关位置。

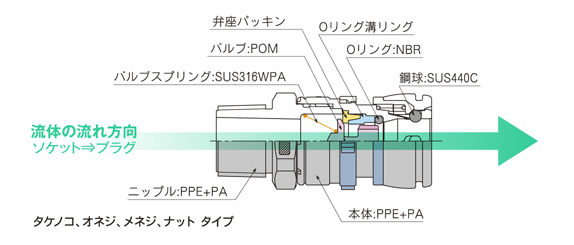

结构和材料

制图
Jopla ES【竹笋型】

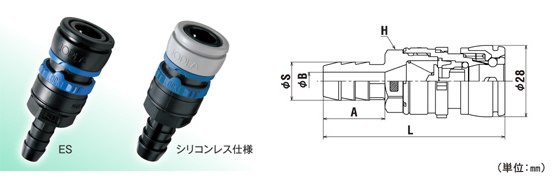

套接字维度表

ES Jopla _插座_空气竹笋类型
ES硅少规格安装
软管尺寸
（内径Φmm）		重量（g）一乙小号大号H
（六边形）
TT-2NR *TT - 2 NRS *725254.4971.522
TT-3NRTT-3NRS102324711.570.522
TT-4NRTT-4NRS13242471570.522

※TT - 2NR，TT - 2NRS，加强插件（由黄铜制成）进入竹笋部分。

插头尺寸表

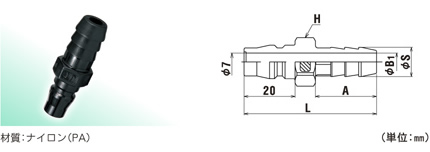

ES Jopla _插头_空气_竹笋型
模型安装
软管尺寸
（内径Φmm）		重量（g）一乙小号大号H
（六边形）
JT-027五25五95317
JT-0310624711.55217
JT-04137247155217

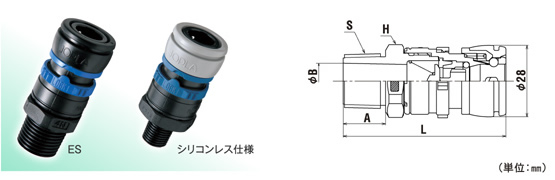

Jopla ES [螺丝型]
ES Jopla【螺丝型】
ES硅少规格
配合侧面内螺纹尺寸		重量（g）一乙小号大号H
（六边形）
TS-2NR *TS-2NRS *Rc（PT）1/42414.57.3R（PT）1/461.526
TS-3NRTS-3NRSRc（PT）3/82614.58R（PT）3/861.5

26

TS-4NRTS-4 NRSRc（PT）1/22516.514R（PT）1/263.526

※TS-2NR，TS-2NRS，加强插件（由黄铜制成）进入竹笋部分。

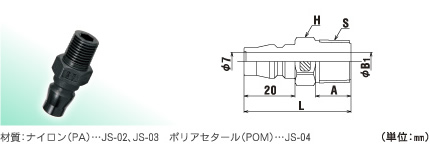

插头尺寸表

模型
配合侧面内螺纹尺寸		重量（g）一B1小号大号H
（六边形）
JS-02Rc（PT）1/4五146（Hexagon）R（PT）1/44217
JS-03Rc（PT）3/86147.2R（PT）3/84217
JS-04Rc（PT）1/291614R（PT）1/243.522

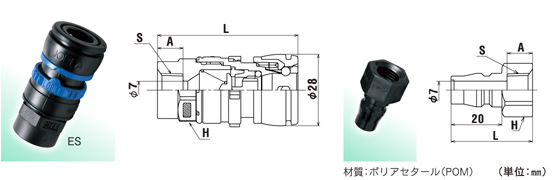

Jopla ES [内螺纹型]

插座和插头尺寸表

Jopla ES [内螺纹型]

模型
交配侧男性大小		重量（g）一小号大号H
（六边形）
ES插座TSF-2NRR（PT）1/42410Rc（PT）1/455.322
ES插头JF-02R（PT）1/4五10Rc（PT）1/43219

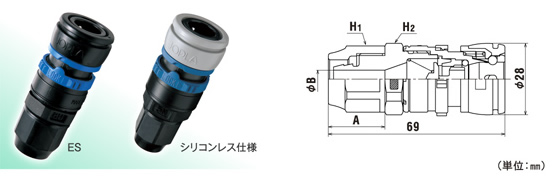

Jopla ES [坚果类型]

套接字维度表

Jopla ES [坚果类型]
ES硅少规格配合侧安装
软管尺寸
（内径和外径Φmm）		重量（g）一乙H1
（六角形）		H2
（Hexagon）
TN-5NRTN-5NRS5×8282241922
TN-6.5 NRTN-6.5 NRS6.5×1028225.51922
TN-8NRTN-8NRS8×12三十2272224
TN-8.5NRTN-8.5 NRS8.5×12.5三十2272224
TN-9NRTN-9 NRS9×15322272426

插头尺寸表

Jopla ES [坚果类型]

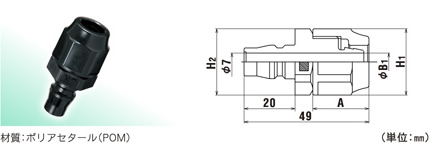

模型配合侧安装
软管尺寸
（内径和外径Φmm）		重量（g）一乙H1
（六角形）		H2
（Hexagon）
JN-5N5×8122241922
JN-6.5N6.5×1012225.51922
JN-8N8×12142272222
JN-8.5N8.5×12.5142272222
JN-9N9×15162272424
※可提供无阀（无阀）规格。
※硅少，氟橡胶，无阀规格产品可能需要交货到期日，所以请提前联系。

耐化学性表（参考材料）

请参阅耐化学性列表

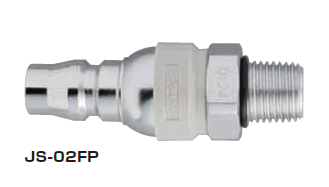

免费插头（带O型圈）

可行性进一步提高！

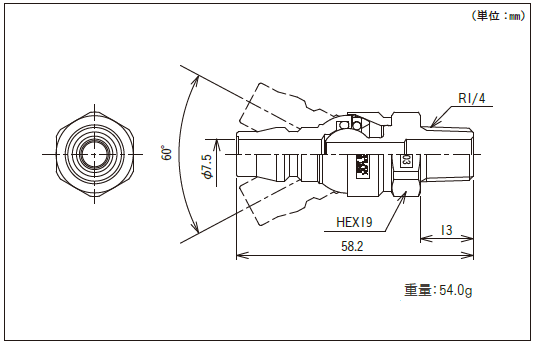

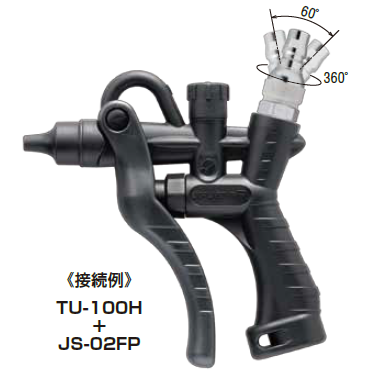

可动部件的转动角度为360°，转角为全角度60°

对气动工具的高跟随性，消除软管的“扭曲”和“扭结”。
它减轻了工人对手腕的疲劳和疲劳。

规范

●材料体：钢（镀铬）
　　　　盖：POM
适应性流体空气
商业服务压力0至1.0 MPa
运行环境温度0至50°C
工作温度范围0至50°C　　　　　
包装形式1个/包



尺寸表
